DPKM21H00
串并口联网扩充盒
2口RS-232&1打印机口
标准版
2口RS-232&1打印机口
标准版









标准配件

Power Jack to USB TyepA Male Cable
- (ψ5.5 *ψ2.0 / 120cm)
- Partner No.: 1WDC-Y1120G4100000
- 1 pcs
驱动软件:
DevicePortDock Driver V1.0.2.3 (WHQL)
版本:
Ver 1.0.2.3
上传时间:
2017-07-19 17:15:10
大小:
4.5MB
作业系统:
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
驱动软件:
DevicePortDock Driver V1.0.2.2 (WHQL)
版本:
Ver 1.0.2.2
上传时间:
2016-09-14 17:39:42
大小:
4MB
作业系统:
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
驱动软件:
DevicePortDock Driver V1.0.1.9 (WHQL)
版本:
V1.0.1.9
上传时间:
2016-07-06 17:48:03
大小:
4MB
作业系统:
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
驱动软件:
DevicePortDriver_v.1.0.1.8_20151216
版本:
v.1.0.1.8
上传时间:
2015-12-25 16:45:21
大小:
4MB
作业系统:
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
规格
串口通讯
界面 | RS-232 | 波特率 | 50bps~115.2Kbps |
控制芯片 | SUNIX DPL2000Q | 停止位 | 1,1.5,2 |
Bus总线 | 以太网 | 奇偶校验 | even,odd,none,mark,space |
端口数 | 2口 | 流量控制 | Xon/Xoff(软件控制) |
FIFO | 1Kbyte 硬件/每口 | PCB连接器 | DB9公头 |
信号 | DCD, TXD, RXD,RTS,CTS,DTR,DSR,GND,RI | ||
保护 |
±15KV ESD IEC6000-4-2 空气放电保护 ±8KV ESD IEC61000-4-2 接触放电保护 ±4KV ESD IEC61000-4-2 2级电磁干扰测试 |
并口通讯
界面 | IEEE1284 打印机支持(*注释3) |
端口数 | 1口 |
FIFO | 1Kbyte 硬件 / 每口 |
速率 | 最大速率 2.7MBps |
连接 | DB25母头 |
以太网通讯
端口数 |
2口(*注释2) 上行至以太网交换机 下行至PC主机 |
速率 | 10/100 Mbps, 自动 MDI/MDIX |
连接器 | RJ45 |
磁隔离保护 | 1.0K Build-in内置1.0K |
用电需求
输入电压 | 5V到12V DC |
功耗 | 2.5W@5V DC |
连接器 | DC-Jack |
驱动支持
微软客户端 | XP (X86) / 7 / 8 / 8.1 / 10 (X86/X64) |
微软服务端 | 2003/2008/2012R2(X64) |
认证
硬件 |
•欧洲: CE EN55022 Class B, EN55024 •美洲: FCC Part 15 Class B •台湾: BSMI: CNS13438 •日本: VCCI |
软件 |
Microsoft WHQL Windows •Microsoft Client: XP (X86) / 7 / 8 / 8.1 (X86/X64) •Microsoft Server: 2003/2008/2012R2 (X64) |
环境
工作环境 | 0 至 45°C (32 至 113°F) |
工作湿度 | 5 至 95% RH (无结露) |
储存温度 | -20 至 85°C (-4 至 185°F) |
物理特征
外壳 | 塑料(ABS) , 塑料 (PC),金属 |
重量 | 150克 |
尺寸 | 190x119.58x27(毫米), 7.5x4.8x1.0 (英寸) |
应用
内置SUNIX DPL2000Q高性能Ethernet-UART/Printer控制器与专有I/O重定向技术,无需复杂的软件配置,用户可以轻而易举地扩展串口RS-232与打印机端口。
1. 通过以太网扩展串口/打印机端口
随着小型PC的不断发展与需求,来满足接踵而至的挑战与机遇。SUNIX网络界面扩充盒系列产品专门以满足这些需求,来取代目前内部扩展卡的解决方案。用户通过以太网连接方式扩展传统的I/O端口,使商业以及工业自动化应用上提高效率同时得到更高的可靠
随着小型PC的不断发展与需求,来满足接踵而至的挑战与机遇。SUNIX网络界面扩充盒系列产品专门以满足这些需求,来取代目前内部扩展卡的解决方案。用户通过以太网连接方式扩展传统的I/O端口,使商业以及工业自动化应用上提高效率同时得到更高的可靠

2. 自动检测 & 端口映射
通过以太网特性的热插拔和系统自动侦测功能,用户无需复杂的软件配置,能够轻而易举地扩展传统RS-232 串口和LPT端口。只需通过RJ45连接SUNIX网络界面扩充盒与PC,系统会自动创建物理地址的串口/LPT端口,并以实时性数据传输和接收方式通讯。用户可以轻而易举地通过现有的软件和应用程序访问端口,无需通过TCP协议编译。
网络界面扩充盒自动检测& 端口映射

3. 菊花链拓扑
SUNX网络界面扩充盒系列产品内置双10/100M以太网通道,一个用于连接PC客户端,另一个用于连接上行数据端或以太网。采用双以太网通道功能可以扩充多个网络界面扩充盒,实现菊式连接网络拓展。(最多可扩展4个网络界面扩充盒或12个串口/ 3个LPT端口)
SUNX网络界面扩充盒系列产品内置双10/100M以太网通道,一个用于连接PC客户端,另一个用于连接上行数据端或以太网。采用双以太网通道功能可以扩充多个网络界面扩充盒,实现菊式连接网络拓展。(最多可扩展4个网络界面扩充盒或12个串口/ 3个LPT端口)

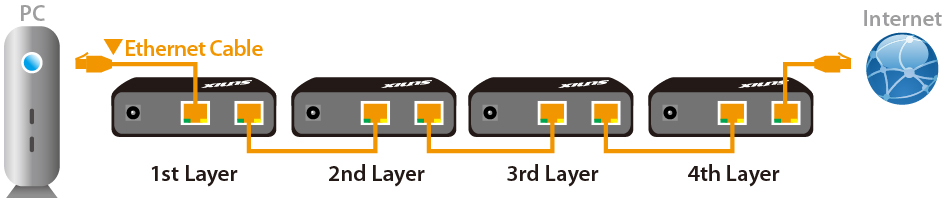

网络界面扩充盒菊花链拓扑类型1

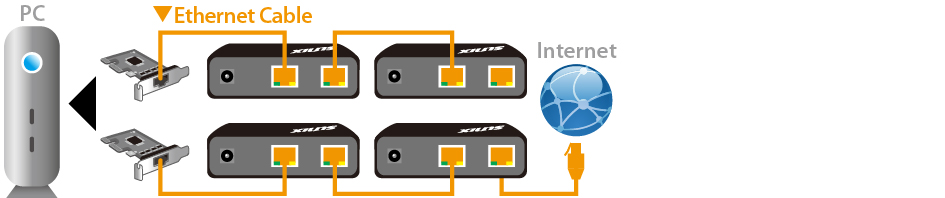

网络界面扩充盒菊花链拓扑类型2


产品特征
- 通过以太网扩展RS-232/串口及打印机/LPT端口.
- 串口映像支持以太网的热插拔与即插即用特性.
- 用户操作接口与使用习惯相同于既有PCIe扩展卡
- 网络界面扩充盒的DOCK模式可以保护PC与网络界面扩充盒连接的安全性(*注释1).
- 内置SUNIX网络界面扩充盒的DPL2000Q高性能Ethernet-UART/Printer控制器
-
SUNIX网络界面扩充盒专有的以太网-I/O重定向技术(*注释2)
- 端口自动映射,并以实时(real-time)数据传输和接收的方式通信.
- 通过设备管理器可以访问实际物理串口和LPT端口.
- 在Windows系统中最多可达12个串口和3个LPT端口同时工作. - 通过现有的软件和AP,来访问传统串口和LPT端口(*注释3)
- 采用绿色环保的低功耗设计.
- 所有串口内嵌15KV ESD保护,符合IEC-61000-4-2标准.
- 通过CE, FCC, VCCI, BSMI, RoSH和微软WHQL认证.
注释:
1.为防止网络间谍行为,网络界面扩充盒在DOCK模式使只能以直接连线模式工作,且它不能透过路由器或交换机进行操作.
2.以太网I/O重定向技术针对串口, LPT和数字I/O扩展通过CAT6/5的网线是SUNIX专利.
3. LPT端口只支持打印机,不支持加密狗和其他并口设备。也不支持传统的278/378/3BC等ISA地址.
1.为防止网络间谍行为,网络界面扩充盒在DOCK模式使只能以直接连线模式工作,且它不能透过路由器或交换机进行操作.
2.以太网I/O重定向技术针对串口, LPT和数字I/O扩展通过CAT6/5的网线是SUNIX专利.
3. LPT端口只支持打印机,不支持加密狗和其他并口设备。也不支持传统的278/378/3BC等ISA地址.
